2022-03-09

学習率の変化による損失と精度への影響 (2)

ディープラーニング

はじめに

前回の記事で、勾配と学習率の関係において一度最小値に達した後、再び勾配は大きくなったため、勾配と学習率の関係に着目して何故このような減少が生じるのか調べた。

SGDのアルゴリズムの違いによる影響

ます、SGDのアルゴリズムの違いが原因であるのか調べた。

モーメンタムなし

$w_t = w_{t-1} - \gamma \nabla_w f(w_{t-1})$

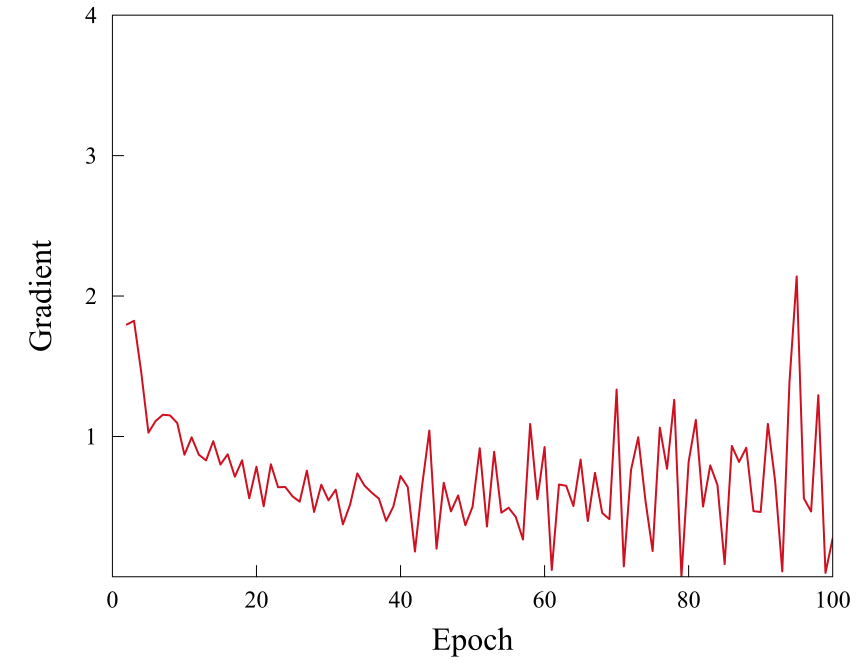

f:id:mao9o9:20220309211301p:plain:w500 — 図１モーメンタムなしの場合の勾配

モーメンタムあり

$v_t = \mu v_{t-1} + \nabla_wf(w_{t-1}) \\ w_t = w_{t-1} - \gamma v_t$

f:id:mao9o9:20220309211526p:plain:w500 — 図2　モーメンタムありの場合の勾配

モーメンタム + nestrov

$v_t = \mu v_{t-1} + \nabla_wf(w_{t-1}) \\ w_t = w_{t-1} - \gamma (\nabla_wf(w_{t-1}) + \mu v_t)$

f:id:mao9o9:20220309211621p:plain:w500 — 図3　nestrovを用いた場合の勾配

図1、図2、図3にepochと勾配の関係を示す。図2、図3においては、 $v_t$ を勾配とした。いずれのSGDの手法においてもepochと勾配の関係に違いはなかった。

損失関数による影響

CIFAR100のような多クラス分類では、モデル出力値にLogSoftmax関数を適用した後、NLLLossにより推定値を求めている。これはCross Entropy Lossとほぼ同じである。

NLLLoss

NLLLossを次式に示す。

$\begin{align}\begin{split} l_n &= -w_{y_n} x_{n, y_n}\\ NLLLoss &= \sum^N_{n=1} \frac{1}{\sum^N_{n=1}w_{y_n}} l_n \end{split}\end{align}$

今回の話では、 $x$ はモデルの出力値、 $y$ はラベルのインデックスである。また、 $N$ はバッチサイズ、 $w$ は重みであり1である。NLLLossは $x$ で微分しても定数であり勾配に影響しない。

LogSoftmax

LogSoftmaxを次式に示す。

$\begin{align} LogSoftmax(x_i) = log\left(\frac{exp(x_i)}{\sum_j exp(x_j)}\right) \end{align}$

$x$ はモデルの出力値である。図4にこの関数への入力と出力の関係を示す。

f:id:mao9o9:20220309211911p:plain — 図4　LogSoftmaxの入出力の関係

図のようにLogSoftmaxは負の値であり、線形である。この関数の微分形を次式に示す。

$\begin{align} \frac{\partial}{\partial x}log\left(\frac{exp(x_i)}{\sum_j exp(x_j)}\right) &= \frac{\frac{\partial}{\partial x}Softmax(x_i)}{Softmax(x_i)} \\ \frac{\partial}{\partial x}Softmax(x_i) &= \frac{exp(x_i)\sum_j exp(x_j) - exp(x_i)\frac{\partial}{\partial x}\sum_j exp(x_j)}{\left(\sum_j exp(x_j) \right)^2} \\ &= \frac{exp(x_i)\sum_j exp(x_j) - (exp(x_i)^2}{\left(\sum_j exp(x_j)\right)^2} \\ &= \frac{exp(x_i)}{\sum_j exp(x_j)}\left(1 - \frac{exp(x_i)}{\sum_j exp(x_j)}\right) \\ \therefore \frac{\partial}{\partial x}log\left(\frac{exp(x_i)}{\sum_j exp(x_j)}\right) &= 1 - \frac{exp(x_i)}{\sum_j exp(x_j)} \end{align}$

図5に微分式への入力と出力の関係を示す。

f:id:mao9o9:20220309212215p:plain — 図5　LogSoftmaxの微分形への入出力

図に示すように微分形の出力はほぼ一定である。従って、学習率と勾配の関係に影響しないと考えられる。

ついでに、順伝播と逆伝播の関係を調べた。これらは式(4)のように表され、LogSoftmaxの順伝播と逆伝播は図6のようになる。

$\begin{align}\begin{split} forward:\ \ \ y &= f(x) \\ backward:\ \ \ x &= \frac{1}{\dot f(x)}y \end{split}\end{align}$

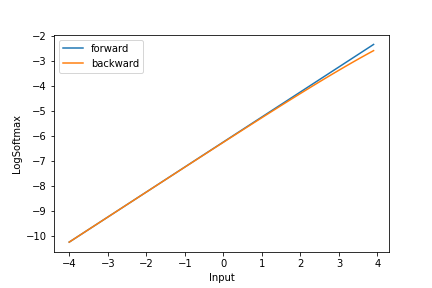

f:id:mao9o9:20220309212320p:plain — 図6　順伝播と逆伝播

$f(x)$ はLogSoftmax関数である。

結論

参考[1]によると、高次元のニューラルネットワークのパラメータを最適化する時、局所解は事実上存在せず、全次元のうち数次元において極値をある鞍点が存在する。この鞍点からどのように脱出するかを突き止めるまで、鞍点への接近と脱出の状態が繰り返される。

というのが上記の実験で見られた勾配の振動であると思われる。

大域解ではない局所解である確率は損失関数が大域解に近づくほど高くなるため、学習がある程度進めば局所解である部分で止めても問題はないらしい。

参考

[1] ディープラーニングのサマースクールで学んだ26のこと

2022-02-19

SGDについて

optimizer

はじめに

SGD(Stochastic gradient decession)について、設定した目的関数に対してどのようにパラメータを更新しているのかシミュレーションを行い調べた。

実装環境

Google Colaboratory

ついでにPytorchでのSGDの挙動を調べるためPytorch版とnumpy版を作成して、ステップの更新を調べた。

github.com

SGD

SGDは目的関数 $f(w)$ を最小化する手法。 $f(w)$ の導関数を求め、入力の勾配に応じて更新する度合を設定する。

モーメントを使用しない時、

$w_t = w_{t-1} - \gamma \nabla_w f(w_{t-1})$

momentumを使用するとき、

$v_t = \mu v_{t-1} + \nabla_wf(w_{t-1}) \\ w_t = w_{t-1} - \gamma v_t$

momentumを使用かつnestrovを適用する時、

$v_t = \mu v_{t-1} + \nabla_wf(w_{t-1}) \\ w_t = w_{t-1} - \gamma (\nabla_wf(w_{t-1}) + \mu v_t)$

結果

パラメータ設定

SGD：momentum = 0.9, nesterov = True

初期点： $(x, y) = (20, 0)$

学習率： $lr = -0.0002 * iteration + 0.01$

目的関数： $f(x,y) = x^{2} + y^{2}$

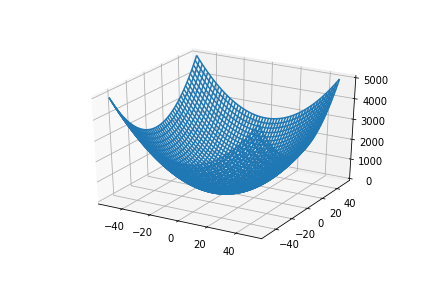

f:id:mao9o9:20220219100122p:plain — 図1　 $f(x, y) = x^2 + y^2$

図1に示す目的関数は $(x, y) = (0, 0)$ で極小値を持つ。

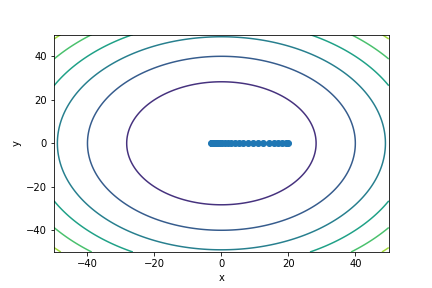

f:id:mao9o9:20220219100345p:plain — 図2　パラメータの軌跡

目的関数の $xy$ 平面上におけるSGDのパラメータの軌跡を図2に示す。勾配が0となる点に向けて移動するため、 $x$ の負の方向にパラメータが更新されている。

f:id:mao9o9:20220219100431p:plain — 図3　iterationと勾配および損失の関係

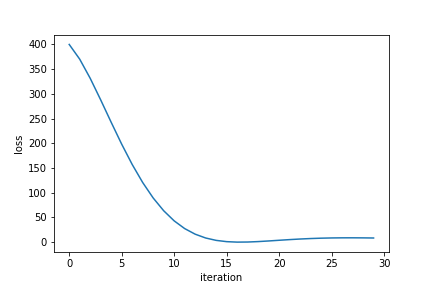

f:id:mao9o9:20220219100444p:plain — 図3　iterationと勾配および損失の関係

次に、iterationと勾配、および損失の関係を図3に示す。iterationが15の時、勾配は0となり損失は最小値をとった。その後の勾配は負であるため、目的関数の最小点を超えて坂道を駆け上っているような状態であると思われる。

目的関数： $f(x, y) = x^{2} - y^{2}$

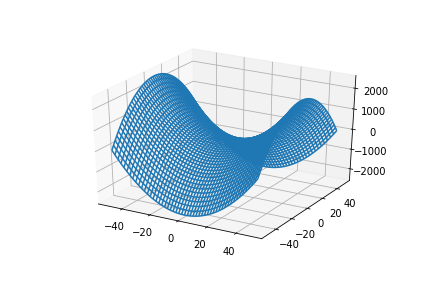

f:id:mao9o9:20220219100556p:plain — 図4　 $f(x, y) = x^2 - y^2$

図4に示すように $(x, y) = (0, 0)$ で鞍点を持つ関数である。

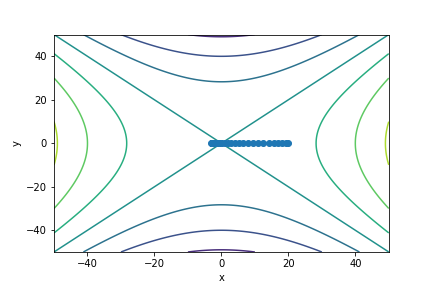

f:id:mao9o9:20220219100649p:plain — 図5　パラメータの軌跡

目的関数の $xy$ 平面上におけるSGDのパラメータの軌跡を図5に示す。勾配が0となる点に向けて移動するため、 $x$ の負の方向にパラメータが更新されている。また、今回のような初期値の取り方では鞍点から抜け出せず、モデルに最適な最小値をとれていない。

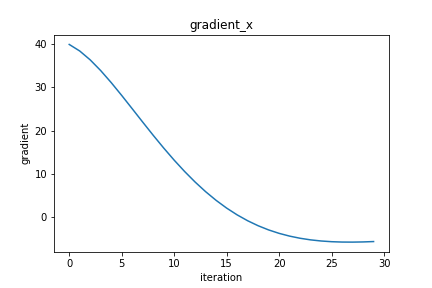

f:id:mao9o9:20220219100731p:plain — 図6　iterationと勾配および損失の関係

f:id:mao9o9:20220219100740p:plain — 図6　iterationと勾配および損失の関係

次に、iterationと勾配、および損失の関係を図6に示す。鞍点にはまっているにも関わらず損失および勾配は図3と同様な傾向を示している。

従って、損失が0に近づいたとしても目的関数の最小値であるとは限らない。つまり、iterationにおける損失をみただけでは、目的関数が最小となる値を求められているかわからない。

PytorchとnumpyのSGDの比較

パラメータの更新式はPytorchのReferenceを参考に構成したため、異なる点は勾配の計算方法であると思われる。Pytorchでは中心差分で計算してるのかな？うまく再現できなかったため不明である。

参考

Pytorch – 確率的勾配降下法 (SGD)、Momentum について解説

6.1.2：SGD【ゼロつく1のノート(実装)】

2022-02-09

学習率の変化による損失と精度への影響 (1)

ディープラーニング

はじめに

前回の記事において、epochの途中で学習率を変更すると精度が上昇する現象が確認できたため、エポックごとに学習率を変化させた時の損失と精度を調べてみた。

https://github.com/9mao9/changing-learning-rate

実装環境

Google Colaboratory
GPU: Tesla T4

バージョン情報

torch 1.10.0+cu111
torchvision 0.11.1+cu111
numpy 1.19.5
sklearn 1.0.2

訓練データはCIFAR-100を利用した。

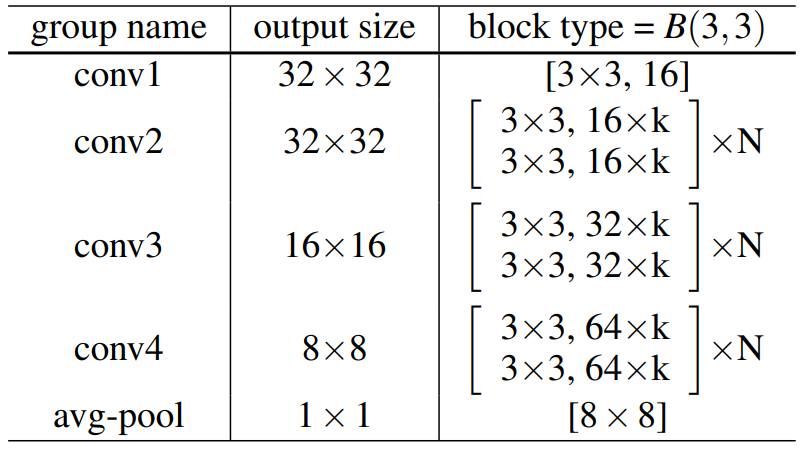

ネットワークモデルはWideResNetを用いた。

実験条件

入力サイズ：[3, 32, 32]
バッチサイズ：128
初期学習率：0.1
weight decay：5e-4
optimizer: SGD (momentum: 0.9, nestrov=True)
transform: RandAugmentation (magnitude: 10)
Drop out: 0.3

学習率の更新

epoch数が[0, 60, 120]の時、学習率 $lr$ は[0.1, 0.02, 0.04]となる点に対して近似を行い、関数を作成した。学習率の上限は0.1、下限は0.004とし、下限に達するまでepochを増加させた。従って、(i), (ii), (iii)は100 epoch、(iv)は120 epoch、(v)は147 epochまで行った。

(1) 一定：(i) $lr = 0.02$ , (ii) $lr = 0.004$

(2) 線形：(iii) $lr = -0.0013x + 0.1$ , (iv) $lr = -0.0008x + 0.1$

(3) 非線形：(v) $lr = 0.1e^{-0.0268x}$ , (vi) $lr = -0.000006x^{2} + 0.0002x + 0.1$

epoch数を $x$ とおいた。各条件を図1に示す。

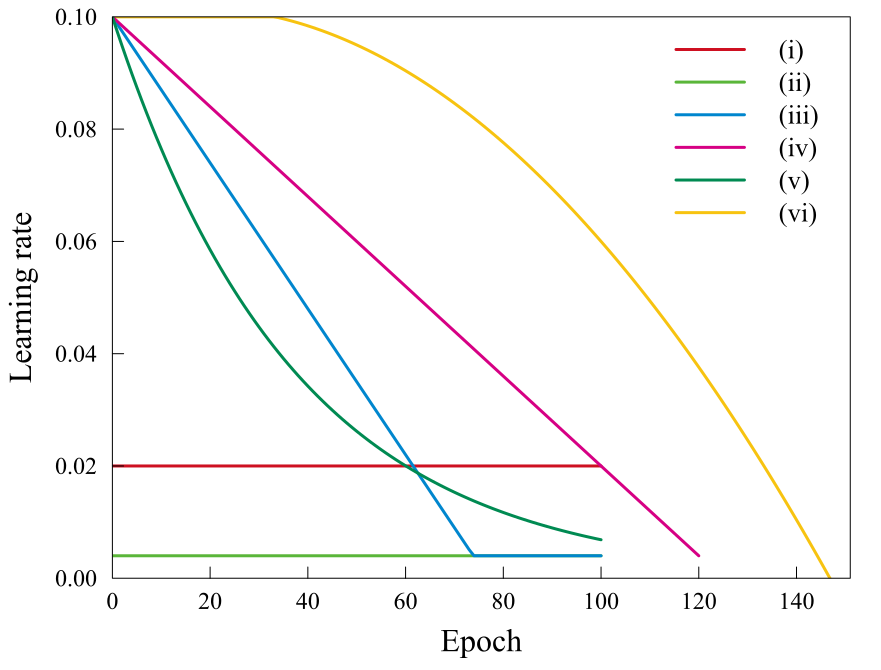

f:id:mao9o9:20220209001540p:plain:w500 — 図1 epochに対する学習率の変化

結果

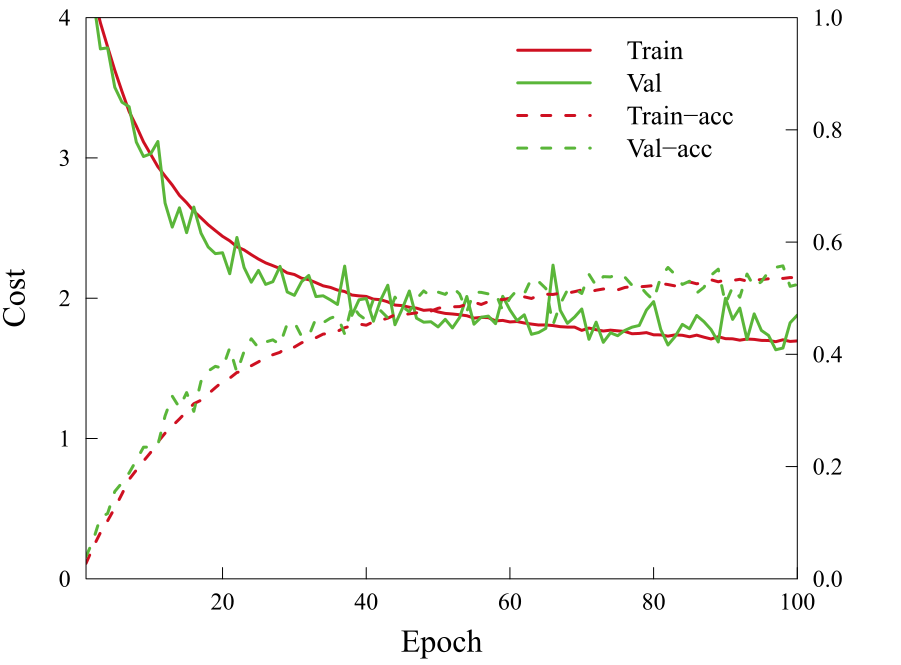

f:id:mao9o9:20220209001619p:plain — 図1　左：(i)、右：(ii)のepochと損失の関係

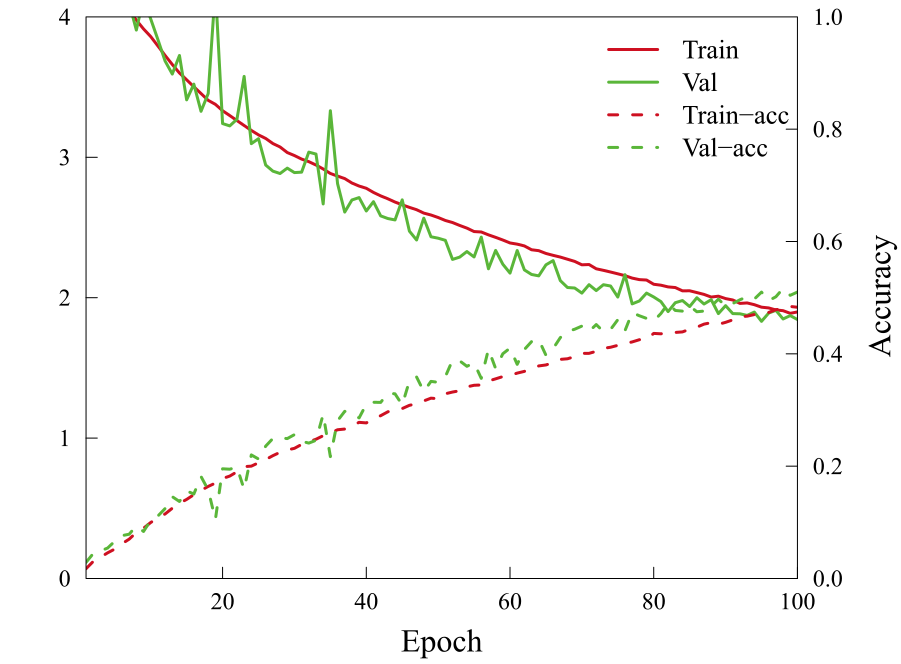

f:id:mao9o9:20220209001635p:plain — 図1　左：(i)、右：(ii)のepochと損失の関係

(i)と(ii)のepochと損失の関係を図2に示す。学習率が高い時の方が早く損失が小さくなり学習が進んでいるように見える。また、精度も早くに高くなっている。

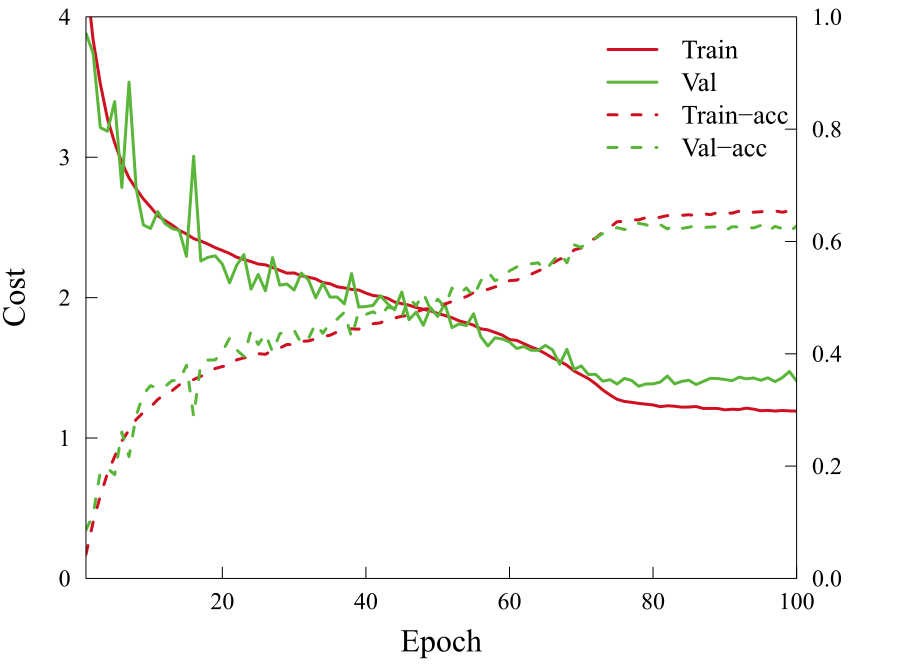

f:id:mao9o9:20220209002056p:plain — 図3　左：(iii)、右：(iv)のepochと損失の関係

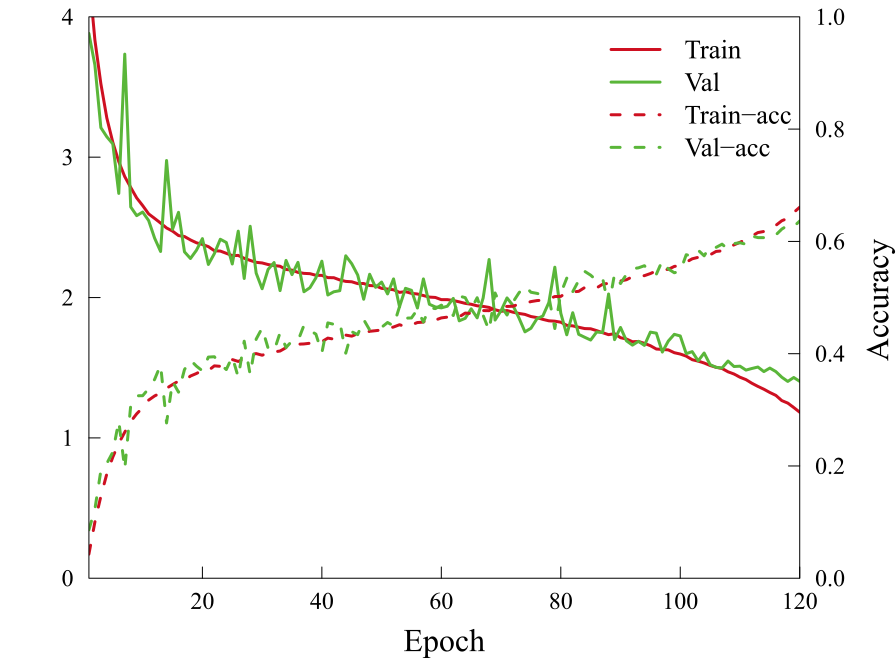

f:id:mao9o9:20220209002105p:plain — 図3　左：(iii)、右：(iv)のepochと損失の関係

(iii)と(iv)のepochと損失の関係を図3に示す。(iii)では学習率の下限0.004となる74 epochで損失および精度が収束している。(iv)では50 epochで一度収束し、学習率が小さくなるにつれて再度損失が小さくなった。

f:id:mao9o9:20220209002233p:plain — 図4　左：(v)、右：(vi)のepochと損失の関係

f:id:mao9o9:20220209002242p:plain — 図4　左：(v)、右：(vi)のepochと損失の関係

(v)と(vi)のepochと損失の関係を図4に示す。(v)のように学習の始めで大きく減少し緩やかになる学習率の設定だと損失の変化も緩やかになった。対して、始めは緩やかで徐々に大きく減少していく学習率だと損失がより小さくなった。

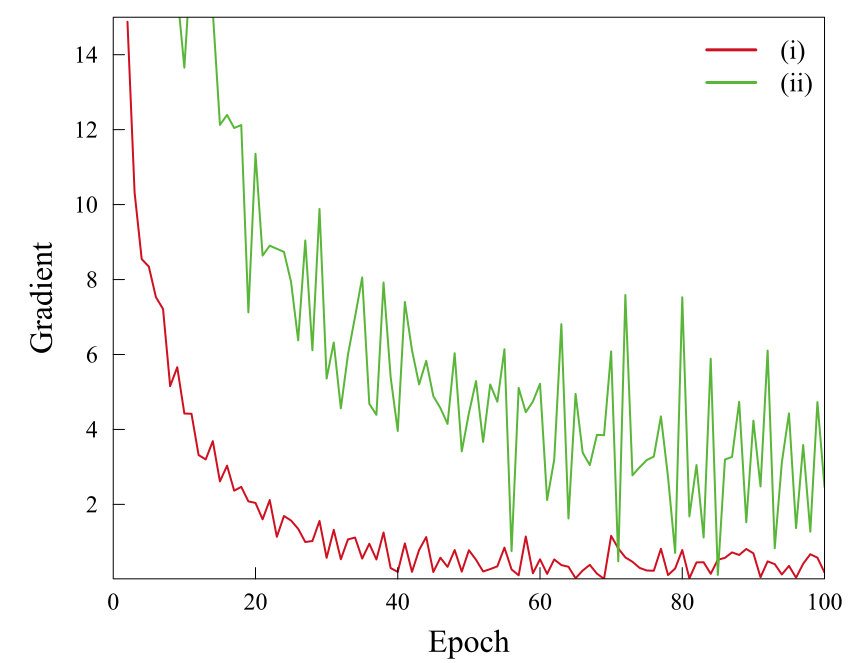

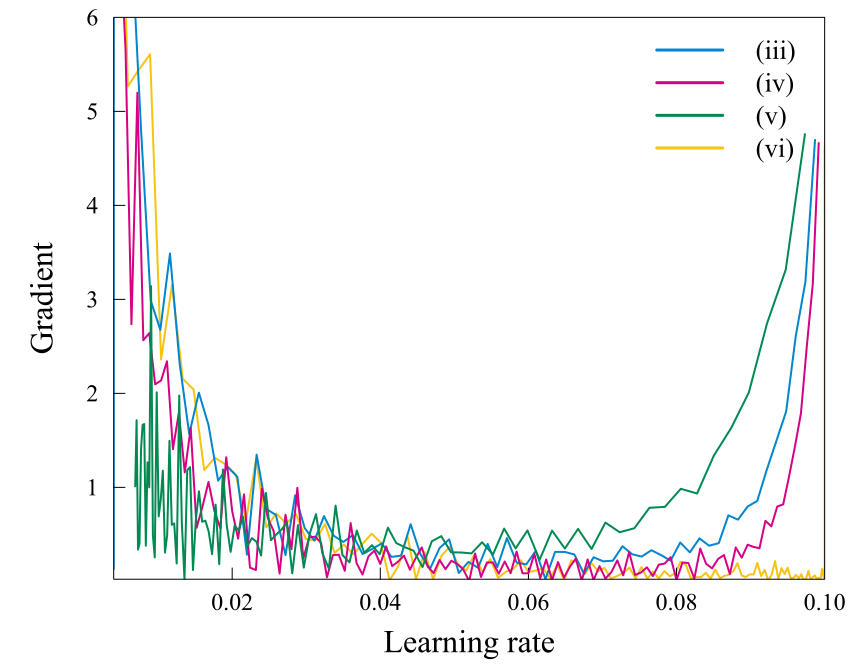

f:id:mao9o9:20220209002354p:plain — 図5　左：一定の学習率、右：線形・非線形な学習率の勾配との関係

f:id:mao9o9:20220209002402p:plain — 図5　左：一定の学習率、右：線形・非線形な学習率の勾配との関係

学習率が一定の時のepochと損失勾配の関係、線形、非線形の時の学習率と損失勾配の関係を図5に示す。(i)では60 epochで勾配は収束した。(ii)は勾配の振動が大きく最小値に収束していないため、まだ学習の途中であると考えられる。(iii) - (vi)では一度最小値に達した後、再び勾配は大きくなっていった。

損失勾配は式(1)により導出したため、厳密には損失の勾配とは異なる。

$\displaystyle g_t = \frac{w_{n-1} - w_n}{\eta} \ \ \ \ \ \ (n=1, 2, \cdots)$

$g_t$ は損失勾配、 $w$ は損失コスト、 $\eta$ は学習率である。

結論

本実験より、一般的に言われている「学習率は大きいほど学習が早く進む」ことを確認できた。また、今回用いたネットワークに限定されるかもしれないが、学習率を動的に変化させる方が損失が小さく精度は高くなる傾向にあることがわかった。その際、(iv)または(vi)のような徐々に学習率が小さくなる方法がよさげであった。

勾配と学習率の関係において、一度最小値に達した後、再び勾配は大きなったことについて、勾配の振動については(2)の記事を設けて調査する。
